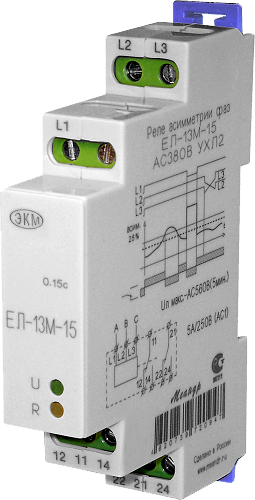

Реле контроля трехфазного линейного напряжения ЕЛ-13М-15, для крановых электродвигателей


НАЗНАЧЕНИЕ РЕЛЕ
Реле ЕЛ13М1-15 предназначены для контроля трехфазного линейного напряжения в сетях с изолированной нейтралью. Реле контролирует обрыв и «слипание» фаз,   асимметрию (разбаланс) линейных напряжений, превышение  напряжения выше  фиксированного значения. Технические характеристики реле приведены в таблице.

УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Высота над уровнем моря до 2000 м.Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9.8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99

КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков  необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2.5 мм2. На лицевой панели прибора расположены индикаторы «U» и «R», которые показывают наличие напряжения в трехфазной сети и включение встроенного электромагнитного реле соответственно.

РАБОТА РЕЛЕ
При подаче на реле трехфазного напряжения  осуществляется проверка всех контролируемых параметров и если они в норме реле включается (контакты 11-12, 21-22 размыкаются, контакты 11-14, 21-24-замыкаются). При возникновении неисправности - выходе хотя бы одного параметра за пределы допустимых величин, реле выключается через 0,5 сек. При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети.

ТЕХНИЧЕСКИЕ ХАРРАКТЕРИСТИКИ РЕЛЕ
Параметр
ЕЛ-13М-1-15
Номинальное линейное напряжение
Uном 50 Гц , В (по исполнению)
100, 110,175, 220, 380, 400, 415
Минимальное допустимое линейное напряжение , В (по исполнению)
 50,  55, 88, 110, 190, 200, 208
Максимальное допустимое линейное напряжение , В (по исполнению)
150, 165,262, 330, 530, 540, 560
Потребляемая мощность,  ВА
не более 2
Выключение реле происходит при:
асимметрии линейных напряжений >25± 2%
обрыве  одной, двух или трех фаз
синфазном снижении напряжения ниже 0,5 Uном
«слипании» фаз
превышении напряжения выше 1.3 Uном ± 5%
Минимальное синфазное напряжение для включения реле
0,85 Uном
Гистерезис  напряжения порога срабатывания
0.05 Uном
Погрешность времени срабатывания, %
не более + 10
Количество и тип контактов
2 переключающие группы
Максимальная коммутируемая мощность, ВА
1000
Максимальное коммутируемое напряжение, В
400
Максимальное напряжение между цепями питания и контактами реле
АС2000В,
50 Гц, (1 мин.)
Максимальный коммутируемый ток  при активной нагрузке, А
 - АС 250 В, 50 Гц (АС1)
5
 - DC 30 В (DC1
Механическая износостойкость, циклов не менее
10x106
Электрическая износостойкость, циклов не менее
100000
Степень защиты:
 - корпус
IР40
 - клеммы
IР10
Климатическое исполнение
УХЛ2  (–400 С .. +550 С)
Габаритные размеры
17,5 х 90 х 63 мм
Относительная влажность воздуха
До 80% при 250 С
Высота над уровнем моря
до 2000 м
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Масса реле, кг
 не более 0,1
