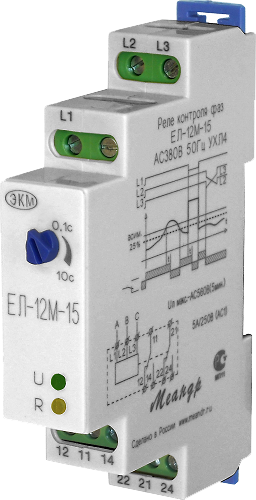

Реле контроля трехфазного линейного напряжения ЕЛ-12М-15, для электродвигателей
НАЗНАЧЕНИЕ РЕЛЕ
Реле ЕЛ12М15 предназначено для использования в схемах автоматического управления для контроля трехфазного линейного напряжения в трехфазных сетях без нулевого провода для контроля порядка чередования фаз, обрыва и «слипания» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, асимметрии фаз, для защиты трёхфазных асинхронных электродвигателей общепромышленных серий до 100 кВт.
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Высота над уровнем моря до 2000 м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9.8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположен регулятор времени срабатывания, а также индикаторы сеть «U» и реле «R», которые показывают наличие напряжения в трехфазной цепи и включение встроенного исполнительного реле соответственно.
РАБОТА РЕЛЕ
При подаче на реле трехфазного напряжения осуществляется проверка всех контролируемых параметров и если они в норме реле включается (контакты 11-12 и 21-22-размыкаются, контакты 11-14 и 21-24-замыкаются). При возникновении неисправности - выходе хотя бы одного параметра за пределы допустимых величин, реле выключается. При обнаружении обратного порядка чередования фаз, пропадании двух или трех фаз или при превышении фиксированного порога напряжения - реле выключается без отсчета установленной задержки времени срабатывания. При асимметрии напряжения или при обрыве одной фазы, реле выключается через время t, установленное регулятором времени срабатывания на лицевой панели реле. При возвращении параметров в норму реле включается сразу без учета этой задержки. Работа реле представлена на соответствующих диаграммах ( рис. 1-3 ), где t-установленная выдержка времени.
ПОДКЛЮЧЕНИЕ РЕЛЕ
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле 1112, 2124 подключаются к схеме управления ( рис. 4).При правильно подключенном реле должны светиться зеленый и желтый светодиоды. Если светится только зеленый следует проверить значение напряжения на клеммах реле и правильность порядка чередования подключенных фаз.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|||
Параметр
|
ЕЛ-12М-15
|
||
Номинальное линейное напряжение
Uном 50 Гц , В (по исполнению)
|
100, 110,175, 220, 380, 400, 415
|
||
Минимальное допустимое линейное напряжение , В (по исполнению)
|
50, 55, 88, 110, 190, 200, 208
|
||
Максимальное допустимое линейное напряжение , В (по исполнению)
|
150, 165,262, 330, 530, 540, 560
|
||
Потребляемая мощность, ВА
|
не более 2
|
||
Выключение реле происходит при:
|
асимметрии линейных напряжений >25± 2%
|
0,1-10 с
|
Задержка времени срабатывания реле(пределы регулирования)
|
обрыве одной фазы
|
0,1-10 с *
|
||
обрыве двух или трех фаз
|
0,1 с
|
||
обратном порядке чередования фаз
|
0,1 с
|
||
«слипании» фаз
|
0,1-10 с
|
||
превышении напряжения выше 1.3 Uном ± 5%
|
0,1 с
|
||
Минимальное синфазное напряжение для включения реле
|
0,85 Uном
|
||
Синфазном снижении напряжения ниже
|
0.5 Uном
|
||
Гистерезис напряжения порога срабатывания
|
0.05 Uном
|
||
Погрешность времени срабатывания, %
|
не более + 10
|
||
Количество и тип контактов
|
2 перекл. группы
|
||
Максимальная коммутируемая мощность, ВА
|
1000
|
||
Максимальное коммутируемое напряжение, В
|
400
|
||
Максимальное напряжение между цепями питания и контактами реле
|
АС2000В,
50 Гц, (1 мин.)
|
||
Максимальный коммутируемый ток при активной нагрузке, А
|
- АС 250 В, 50 Гц (АС1)
|
5
|
|
- DC 30 В (DC1)
|
|||
Механическая износостойкость, циклов не менее
|
10x106
|
||
Электрическая износостойкость, циклов не менее
|
100000
|
||
Степень защиты:
|
- корпус
|
IР40
|
|
- клеммы
|
IР10
|
||
Климатическое исполнение
|
УХЛ4 (–250 С .. +550 С)
|
||
Габаритные размеры
|
17,5 х 90 х 63 мм
|
||
Относительная влажность воздуха
|
До 80% при 250 С
|
||
Высота над уровнем моря
|
до 2000 м
|
||
Рабочее положение в пространстве
|
произвольное
|
||
Режим работы
|
круглосуточный
|
||
Масса реле, кг
|
0,1
|
